Visão geral

O teste de deformação de enrolamento de transformador de resposta de frequência é usado para testar a deformação de enrolamento de transformadores de potência de 6kV ou mais e outros usos especiais. O transformador de potência, durante a operação ou o transporte, inevitavelmente sofre vários choques ou impactos físicos da corrente de curto-circuito de falha, sob o efeito da força elétrica poderosa gerada pela corrente de curto-circuito, o enrolamento do transformador pode perder a estabilidade, levando a distorções locais, tambores ou deslocamento e outros fenômenos de deformação permanente do jiu, o que afetará gravemente a operação segura do transformador.

Detalhes do produto

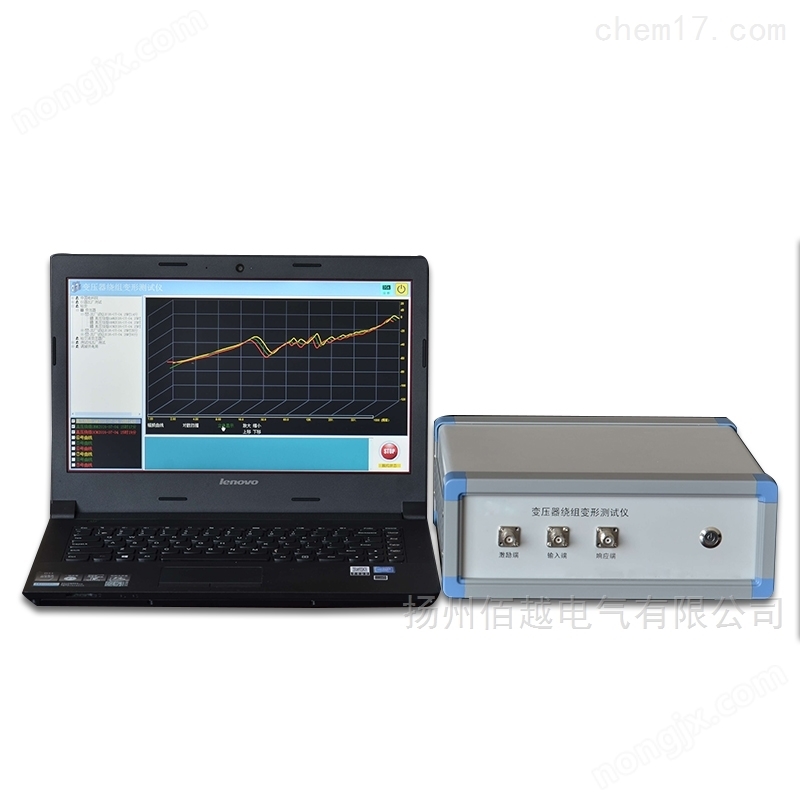

Testador de deformação de enrolamento de transformador de resposta de frequência

Principais características técnicas

TseUsarMétodo de varredura de frequência para medir as características de enrolamento do transformador, sem o caso de suspensão do transformador, desmontagem,Detectando as características de resposta de frequência em cada enrolamento,6transformadores de kV e acima,Medir com precisão distorções de enrolamento, tambores ou deslocamentos.
Velocidade de medição rápida, tempo de medição de 1-2 minutos em um único enrolamento.
A precisão da frequência é muito alta, a precisão da frequência é de 0,001%.
AdopçãoSíntese de frequência digital, maior estabilidade de frequência.
AdopçãoIsolamento de tensão de 5000V, proteção completa do computador de teste.
9 curvas podem ser carregadas simultaneamente, e os parâmetros relacionados com cada curva são calculados automaticamente, diagnosticando automaticamente a deformação do enrolamento e dando conclusões de referência para o diagnóstico.
O software de análise é poderoso e os indicadores de software e hardware atendem aos padrões da indústria de energiaDL / T911-20Norma eletrônica IEC60076-18.
Plataforma Windows, compatível com Windows 2000/Windows XP/Windows7Página inicial / windows8 / windows10- É.
Usando um banco de dados para salvar dados de teste, o gerenciamento dos dados de teste é simples e conveniente.
O gerenciamento de software é poderoso, levando em consideração as necessidades de uso no local, armazenamento automático de dados de medição, exportação automática para gerar relatórios de teste do Word (requer a instalação do software Office correspondente) ou relatórios de imagens JPG para facilitar o relatório de teste do usuário.
O software é altamente inteligente, depois que os sinais de entrada e saída estão conectados, basta pressionar um botão para completar todos os trabalhos de medição.
A interface do software é simples e intuitiva, analisar, armazenar, exportar relatórios, imprimir e outros menus, apenas completar a etapa atual para exibir automaticamente o menu necessário para a próxima etapa, mais conveniente.

Testador de deformação de enrolamento de transformador de resposta de frequência

Principais indicadores técnicos

Velocidade de medição: enrolamento monofásico 1 minuto -2minuto
Tensão de saída: Vpp-25Teste VprocessoAjuste automático
Impedência de saída: 50Ω
Impedência de entrada: 1MΩ (resistência de correspondência de 50Ω incorporada no canal de resposta)
Frequência de varredura: 10com Hz-2MHz
Precisão de frequência: 0.001%
Modo de varredura: linear ou logarítmico, intervalo de varredura e pontos podem ser definidos arbitrariamente
Curva de exibição: Curva de frequência
Ampla gama dinâmica de medição: -120dB até 20dB
Tensão de alimentação: AC220V ± 10%
